插板阀与翻板阀的区别
来源：泊头市天润环保机械设备有限公司发布时间：2025/6/23 14:59:08
插板阀和翻板阀是工业管道中常用的两种阀门，它们在结构、工作原理和应用场景上有显著区别。不同的工作场合，需要不同的作业工具，简单来说，是为能够更贴合作业现场，选择适合的生产工具。关于插板阀与翻板阀不同的地方，主要有以下几点体现：

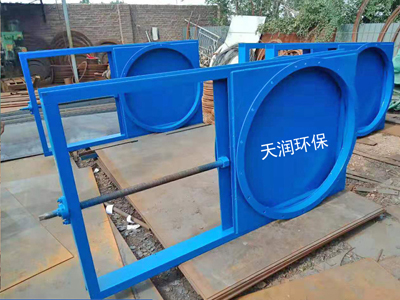

插板阀 （闸阀的一种），像“闸门”一样垂直于流体方向直线升降，通过插入或抽出阀座来切断或开启流道。对于密封方面来说，阀板与阀座之间通常为平面密封，关闭时紧密贴合，同时阀体自身较长，阀板全开时通常全脱离流道，阻力小。
翻板阀 也是我们较为常见的蝶阀、摆动式阀门，阀板围绕轴心旋转（通常为90°），通过翻转角度控制流体的通断或调节流量。阀板边缘与阀座接触密封（如蝶阀的软密封或金属密封）。从设计结构上来说，结构紧凑，阀板始终位于流道内，即使全开也会部分阻挡流体。
2、从工作原理方面来说：
插板阀关启时，通过手轮、齿轮或液压机构驱动阀板上下移动，实现全开或全关，一般不做流量调节。因为它具备这种特性，为此插板阀全开时流道直通，压力损失极小，适合高流量场景。
翻板阀是通过旋转阀板控制开度，可快速启闭（如蝶阀），部分型号支持流量调节，而且即使全开，阀板仍会部分阻碍流体，压力损失较大（但优于插板阀的部分开启状态）。
3、从性能方面来说：
插板阀密封性好，适合能够立即切断物料，如果是在全开的情况下，遇到的阻力小。只不过由于它自身特点，所以在开启或者关闭时行程较慢，适合高压作业。适合介质含固体颗粒时需选耐磨设计，如石油、化工、电站适合使用。
翻板阀属于中度密封型阀门，如果是高压的情况下容易出现泄漏。如果是全开情况下会遇到阻力。只不过这种阀门旋转速度快，可以达到90度，适合中低压作业工况。如果是空间受限的管道，可以考虑选择，如通风系统、水处理等。
4、从安装成本来说：
插板阀 通常造价高，尤其是大口径高压型号，它在频繁启闭时易磨损，同时插板阀一般无方向要求；
翻板阀（如蝶阀）经济性优，只不过它的软密封可能需定期更换，而且在安装时需注意流体方向（如蝶阀通常单向密封）。
了解到插板阀与翻板阀的不同之后，再结合自身特点，可以了解到它们的不同之处。根据生产车间的具体工况，相关介质，比如物料是否具备腐蚀性，考虑到压力、温度，以及操作频率，在自身预算合理的情况下，可以选择出适合的阀门。
